2026年5月份的新能源汽车渗透率已经达到了62.9%，新能源车已经驶入寻常百姓家了。然而，伴随保有量激增的，是碰撞后电池起火事故频发引发的公众安全焦虑。每一次事故视频的传播，都在拷问一个核心问题：我们的电池安全底线到底在哪？

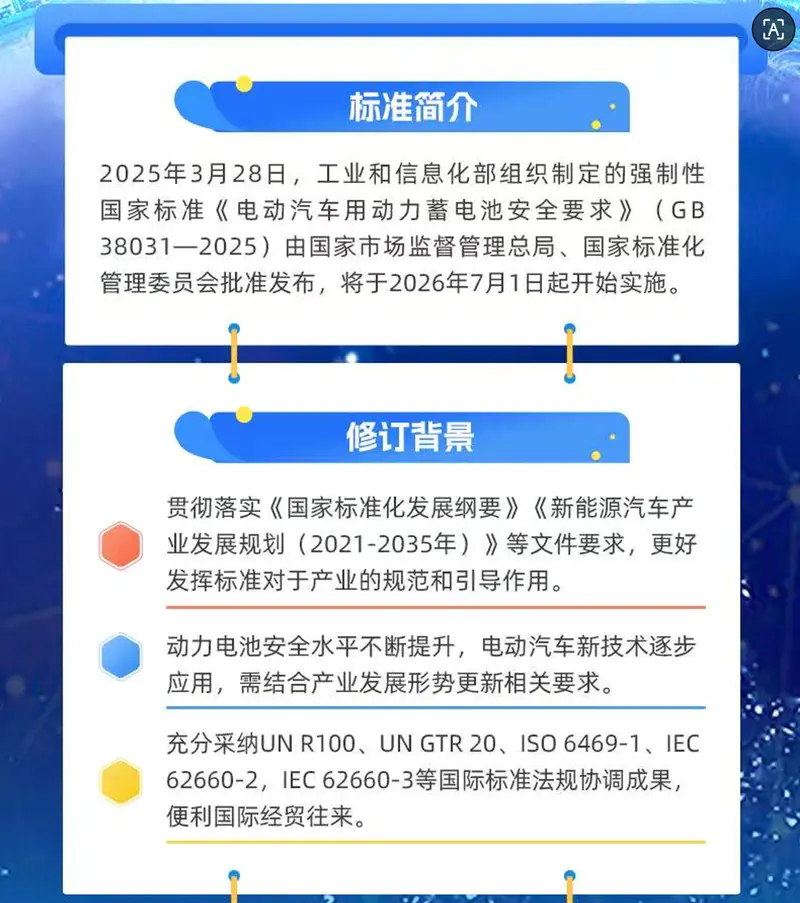

作为对这一社会关切的直接回应，国家标准化管理委员会在2025年3月正式发布了GB38031-2025《电动汽车用动力蓄电池安全要求》，并且将在2026年7月1日正式实施。新国标最核心的变化有两点：一是将电池系统在碰撞或热失控后“不起火、不爆炸”的安全时间，从现行的5分钟大幅延长至2小时；二是新增了底部连续三次高强度撞击的硬性测试要求。
“不必惊慌失措，新国标这东西各大车企早就把活干在前头了。”一位电芯工程师告诉我们，早在2022年前后，主流车企的内部标准已普遍向新国标看齐。这24倍安全时间的跨越，并非简单的数字游戏，而是对电池安全体系从电芯化学、结构防护到智能监控的全方位重构。它意味着，电池必须从一个可能“5分钟就烧起来”的能量包，进化成一个即使遭遇严重碰撞也能在2小时内保持稳定的“安全堡垒”。
为此，我们整理了网友最关心的几个问题，采访了电芯工程师、PACK结构工程师、BMS系统工程师、整车安全专家等，为网友们解读：从5分钟到2小时不起火，技术上到底有多难？
问题一：多出来的115分钟，技术到底难在哪？

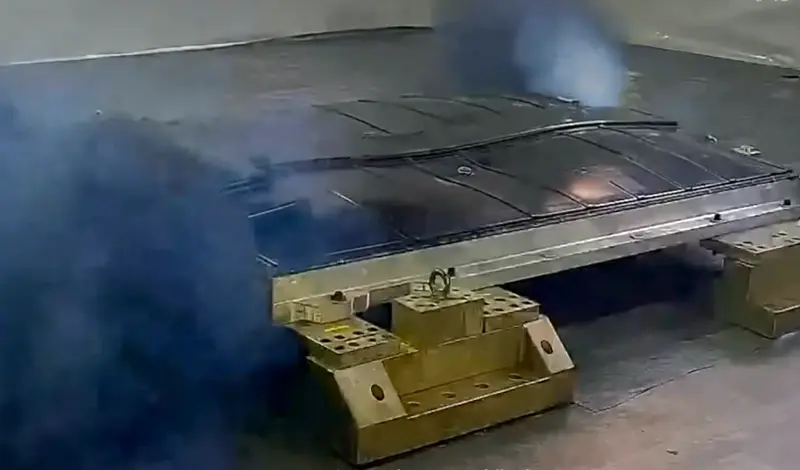

想象一下，一个着火的煤气罐，旧标准要求它5分钟内不爆炸，而新标准则要求它在2小时内都保持稳定。这多出来的115分钟，对电池这个复杂的“能量罐”来说，意味着从内到外、从材料到系统的全面升级。核心难点在于“热量”与“时间”的对抗。5分钟的热失控，可能只是局部“小火苗”，尚可隔离；而2小时的持续高温，足以让热量层层渗透，引发连锁反应。
问题二：热量一旦产生，如何被层层“按住”？
碰撞发生后，电池内部如同一个被点燃的“火药库”，热量开始积聚。如何阻止这场“火灾”蔓延，争取到宝贵的2小时救援时间？专家们指出，必须建立一套从“源头扑救”到“隔离阻断”再到“排烟散热”的立体防御体系，可以形象地理解为四道“防火墙”。
第一道防线：控制“火药库”。目标是让单个电芯即使失效，其释放的能量也尽可能小。这包括使用更稳定的正极材料、添加占电解液质量15%以上的长效阻燃溶剂，以及优化极耳设计，相当于给电芯穿上“防火服”并安装“紧急断路开关”。

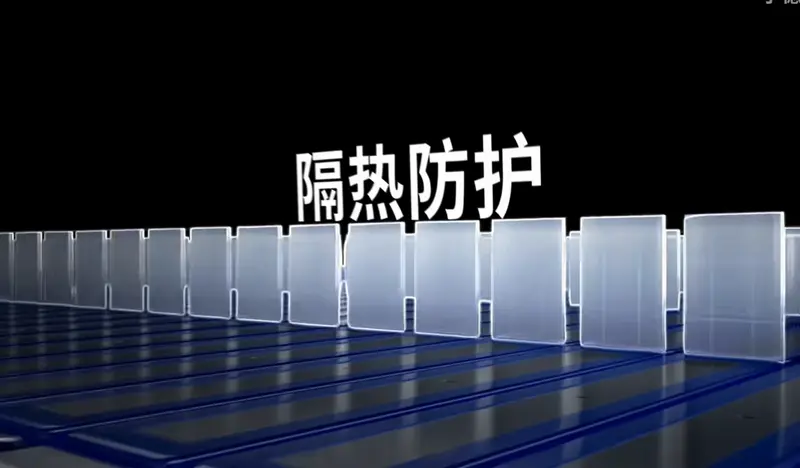

第二道防线：砌好“隔离墙”。这是最核心的物理屏障。在电芯与电芯之间，采用气凝胶复合陶瓷纤维反射膜，形成在800℃下导热系数低于0.02 W/(m·K)的“隔热砖墙”。同时，通过物理隔板将电芯阵列分隔，并设计独立的水冷流道，确保即使一个“房间”起火，热量和熔融的金属液也不会轻易窜到隔壁。

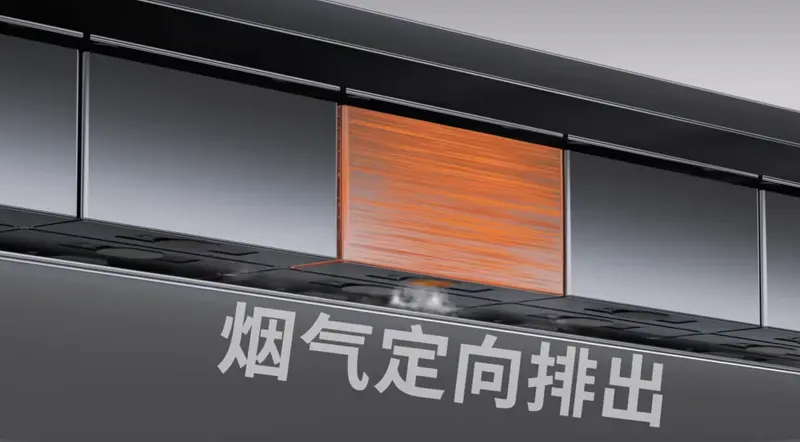

第三道防线：设计“泄压通道”与“隔热舱”。当热量在包内积聚，需要有规划的“逃生通道”。新规要求电池包配备独立的定向排气系统，将高温烟气和可燃气体安全导出至远离乘员舱的区域，避免在包内形成爆炸性混合气体。同时，整个电池包就像一个“隔热潜水舱”，采用分层隔热结构，确保热量不会在2小时内传导至底盘或乘员舱。
第四道防线：“智慧消防系统”全程监控。BMS扮演着“24小时智慧消防指挥官”的角色。它通过电压骤降、温度斜率突升、包内气压骤变进行三级预警；在碰撞信号触发后，能联动底盘传感器立即切断高压；并在长达2小时的事后监控中，持续监测绝缘状态，防止因线路破损产生拉弧火花。
问题三：底盘连挨三“锤”，电池扛得住吗？

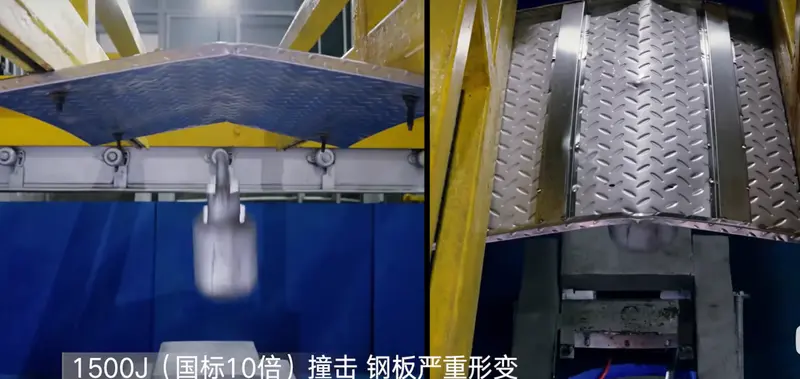

新国标新增了一项极为严苛的测试：用直径30mm的钢球，以150J的能量（相当于一个保龄球从约1.5米高度落下），对电池包底部前、中、后三个薄弱点连续撞击三次。这模拟了车辆高速行驶中托底、撞击路面凸起或飞石的极端情况。
难点不在于单次打击，而在于 “伤害累积”效应。可以把它比作用锤子反复敲打同一个盔甲部位：第一下可能只造成凹痕；第二下裂纹开始扩散；第三下就可能直接击穿。

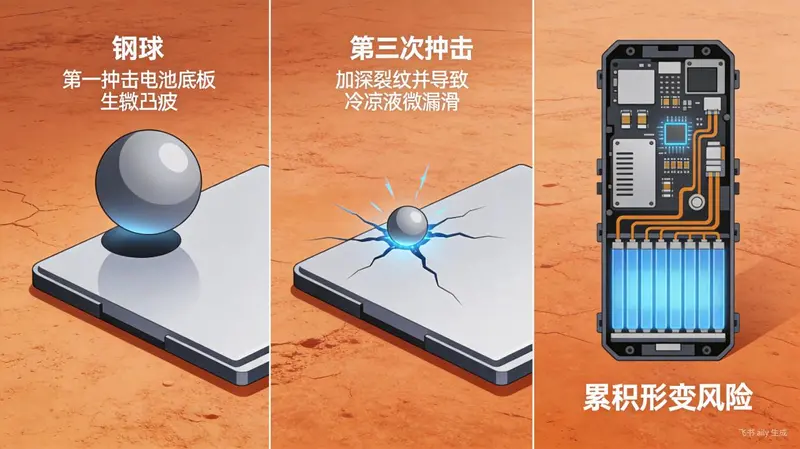

底部三次撞击测试的“累积形变”风险示意图：连续冲击会放大损伤，最终威胁电芯安全
专家指出，这里的核心工程痛点包括：
- 累积形变失效：第一次撞击后，铝合金底板或钎焊的液冷板可能已产生肉眼难见的微裂纹或塑性变形。后续撞击会在已受损的基础上“雪上加霜”，极易导致冷却液泄漏或壳体被刺穿，直接威胁电芯。
- 冷却系统脆弱性凸显：布置在底部的液冷板极为脆弱。三次冲击极大增加了其破裂风险。一旦冷却液泄漏，不仅丧失散热功能，其与泄漏的电解液混合还可能大幅降低燃点，加速热失控。
- 轻量化与抗冲击的根本矛盾：为了续航，电池包壳体追求轻薄的铝材。但薄铝板抗冲击变形能力差。单纯加厚或改用钢材，又会显著增加重量，影响整车能耗。
那么，是否需要额外增加“底盘护甲”呢？多数专家的意见是必须的。尤其是对于离地间隙较低的轿车，仅靠电池包原壳体很难通过测试。一套典型的防护方案包括高强度底部护板（如1300MPa热成型钢）和护板与电池包壳体之间的缓冲吸能层（如特种泡棉或蜂窝铝）。部分车企工程师表示，其企业标准早已提前达到甚至超过此项国标，因此在设计上已预留了足够的防护。这恰恰说明，应对三次撞击的关键在于 “设计前置” ，将足够的防护能力融入初始架构中，而非事后补救。
问题四：安全升级，车价会涨吗？车企如何应对？
更长的安全时间、更强的底盘防护，必然带来成本的增加。根据多位专家引用头部电池厂的数据，新国标导致的电池包物料成本（BOM）上涨是确凿的，但不同技术路径涨幅不同。
具体到电池包类型：
- 磷酸铁锂（LFP）电池包：整体BOM增幅约 8%-12%。以一款50kWh的电池包为例，成本大约增加400-900元。
- 三元锂（NCM）电池包：整体BOM增幅约 12%-18%。以一款60kWh的电池包为例，成本大约增加800-1600元。
面对成本压力，车企和电池厂并非只能被动接受。在不牺牲新国标所要求的安全指标的前提下，通过巧妙的工程设计，存在多条切实可行的降本路线。其核心思想是：不是“减配”，而是“优化”和“集成”。
1. 向结构要效益：一体化集成架构。这是降本潜力最大的方向。采用CTP（Cell to Pack） 或CTC（Cell to Chassis） 技术，取消传统的模组层级，能节省大量结构件、端板、螺丝（降低15%-25%成本），同时为优化布局腾出空间。
2. 向材料要效率：梯度复合与国产替代。在热风险最高的核心区使用高性能气凝胶，在非核心区域采用成本更低的陶瓷纤维板，实现“精准防护”。同时，积极采用性能达标、成本更优的国产气凝胶等材料替代进口产品。
3. 向设计要空间：防护系统轻量化与分区优化。用再生蜂窝铝配合玻纤护板替代全铝厚护板，在保证吸能效果的同时减轻重量、降低成本。仅在电池包核心电芯区域配备全副“盔甲”，在前后端空腔区域适当简化防护。
4. 向电子要集成：BMS硬件精简与算法赋能。通过集成化采样电路板减少线束和接插件数量，通过优化传感器布局实现单颗传感器覆盖多区，以及采用国产高算力芯片替代进口方案，都能有效降低BMS的硬件成本。
5. 向制造要精度：工艺简化与平台化。推行免粘接的一体化隔热垫模压工艺、激光焊接替代铆接+密封胶等，既能减少人工、提高一致性，也能降低辅料成本。推动电池包平台化开发，让同一套设计适配多款车型，可以最大程度摊薄研发和模具费用。
新规之下，买车用车指南：你的电池安全谁守护？
从技术解读回归消费者视角，面对即将实施的新国标，普通消费者在买车、用车时应该注意什么？
选车时，关注这些“安全密码”：在车型宣传资料或配置表中，留意是否明确提及 “满足GB38031-2025”、“2小时不起火”、“底部三重防护” 等关键词。这代表了车辆电池安全设计的最新标准。在电池类型上，可以这样理解：磷酸铁锂电池在新规下主要应对“长时间产气不爆燃”的挑战，其本征热稳定性高；三元锂电池则需攻克“高温释氧”和“长效阻燃”双重难题，对材料和技术要求更高。两者在新国标框架下都能达到安全要求，但技术路径和成本构成不同。
日常用车，养成三个好习惯：
- 避免严重托底：尽管新规加强了底部防护，但严重托底仍是电池物理损伤的主要风险。通过沟坎、坑洼路面时务必减速慢行。
- 磕碰后及时检查：如果底盘发生明显磕碰，即使车辆看似正常，也应尽快到专业机构检查电池包外观及高压绝缘状态。
- 注意充电习惯：尽量避免长期处于满电或亏电状态，使用符合规范的充电设备，这些都有助于延长电池寿命，维持其安全状态。
对现有车主的提醒：了解自己车辆所遵循的电池安全标准（国标或企标），但无需过度焦虑。绝大多数在售车型均已具备相当高的安全设计。安全驾驶，避免事故，始终是保护电池安全最有效、最根本的方式。
电池安全是“三分靠技术，七分靠养护”。再先进的安全设计，也需配合良好的用车习惯。看懂新规，是为了更明智地选择；而安全抵达，则始于每一次谨慎的驾驶。
